动态节流仪
HCATS型动态节流仪控制系统主元器件
1、CO1或CO2传感器及控制器
2、变频器
3、空气开关
4、接触器
5、动态节流仪控制箱也可配备有双电源
6、继电器及其他辅助元器件组成

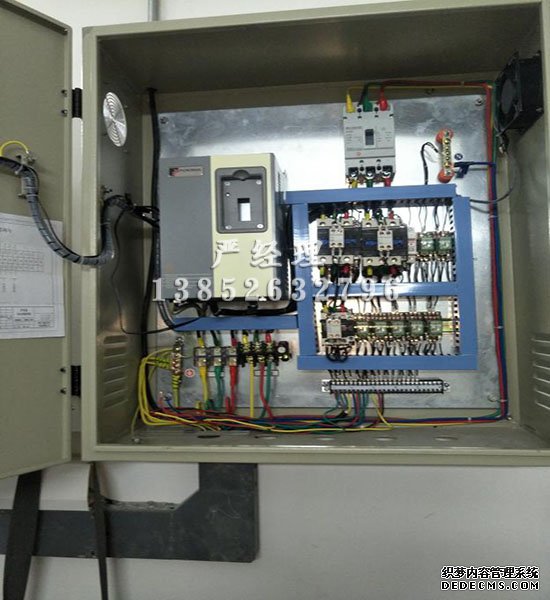

HCATS型动态节流仪控制箱的特点及功能
1、控制器根据空气的质量要求控制风速或自动控制风机的启动停止，还可以实现定时开关功能等。
2、有消防联动功能并且具备消防优先，当有消防信号时风机按消防要求工频运转。还有消防强启功能等。
3、非必要时风机受CO1或CO2控制器控制。风机低速运转或段速运转，达到节能通风换气的目的。
4、能很好的保护风机电机，变频器有过流、过压，过载，缺相、等保护功能。变频器控制面板能显示相应的参数及功能显示。
5、控制箱上有风机启、停控制按钮及运转，过载，消防指示，消防远程就地转换开关等，能方便调试。
6、CO1或CO2控制器的安装一般为挂壁式，管道插入式等。
7、CO控制器可以根据需求功能选型，一般有开关量输出和带RS485通讯接口，Modbus协议等，没有特殊要求一般选0-100PPM可调开关量输出型。
动态节流仪
HCATS型动态节流仪控制箱一般用于地下室车库及人聚集地。
地下室面积特别大或CO的数量比较多可以通过触摸屏PLC分区域联动，调速，段速，定时控制等。
控制箱具有接地保护功能
一、工作原理：
通过空气品质传感变送器将感测到的区域空气品质与设定空气品质比较，并判定差值、通过PID比例积分计算，将电网输入空调机组的50Hz的交流电，逆变成符合控制要求频率的交流电，使风机按控制要求的转速运行，从而控制通风机的风量。可与消防控制联动，当本控制系统接受到消防信号时，风机自动以 风量运行。
1、无送风机，仅对排风机进行智能控制（推荐）
空气品质传感变送器安装在排风管总管上感测整个受控区域空气品质平均值并把信号输出给控制器调节排风机风量，室内送风靠室内外压差由门、风道送入。
2、有送风机，仅对排风机进行智能控制（不推荐）
一般情况下送风机风量大于排风机风量的一半，排风机进行智能控制时风量根据空气品质负荷进行调节具有不确定性，带来室内外压差不确定。
3、排风机和送风机变频协调运行（推荐）
一套控制系统控制一台排风机，一套控制系统控制一台送风机，空气品质传感变送器安装在排风管总管上感测整个受控区域空气品质平均值并把信号输出给信号复制器，信号复制器把信号复制分别分配给排风机控制器、送风机控制器同比例调节风量。
4、空气品质（综合）传感器变送器（推荐）
可选空气质量传感器有：空气品质传感器变送器（综合）；一氧化碳传感器变送器；二氧化碳传感器变送器。由于车库尾气组成成分比较复杂，单一的一氧化碳传感器变送、二氧化碳传感器变送器不能有效反映空气质量，空气品质（综合）传感器变送器比较有效反映空气质量。
